液化氣運輸車介紹

液化氣運輸車是指裝備有罐狀容器(簡稱：罐體)、控制系統和安全設施，用于運輸液化氣體的罐式專用運輸汽車。其罐體安裝在貨車二類汽車底盤或掛車底盤上，因此分為單車式和掛車式，而掛車式又有半掛車式、全掛車式之分。液化氣運輸車，一般由汽車(或掛車)底盤、罐體、操作箱3大部分組成。罐體主要由圓形筒體、封頭(橢圓形、碟形或球形)組成。液化氣運輸車制造廠家咨詢熱線：0722-3301788

1、罐體：分為裸式結構和帶保溫層結構。罐體內裝有防波板、裝卸管路以及安全附件(安全閥、緊急切斷閥)，并設有人孔。罐體屬于移動式壓力容器，一般為設計壓力≥0.1MPa、設計溫度≥-70℃、容積≥450L的鋼制罐體。

2、罐體連接：汽車(或掛車)底盤與罐體上的支座一般通過可拆卸的連接件連接。液化氣運輸車制造公司網址：m.28456.cn

3、操作箱：箱內裝有裝卸管路、閥門(球閥、快裝接頭)、壓力表、溫度計，其對外連接采用標準的快裝接頭，便于液化氣體裝卸。其中：

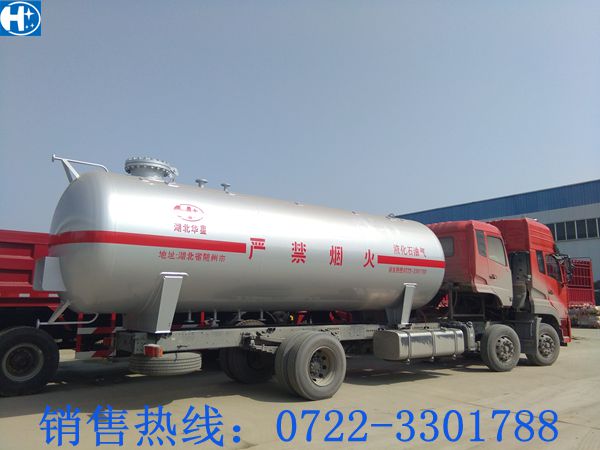

①單車式液化氣體運輸車，一般設有一個操作箱，位于底盤大梁一側。

②半掛車式液化氣體運輸車，a．罐體上的所有開孔位于罐體內介質液面以下的，一般裝有2個操作箱，左右各一，均位于罐體下部，以方便裝卸使用；b．所有開孔位于罐體內介質液面以上的，一般裝有1個操作箱，位于罐體頂部。

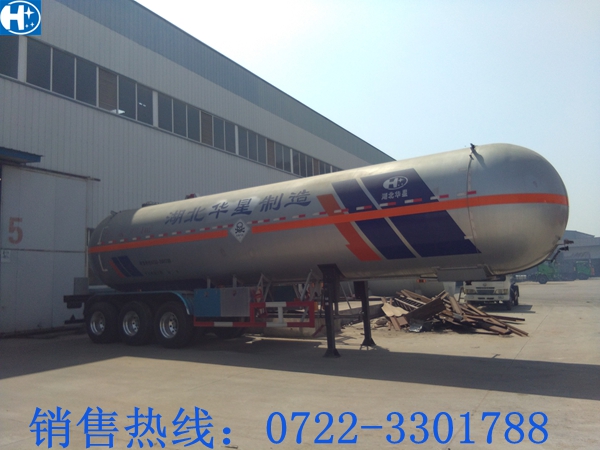

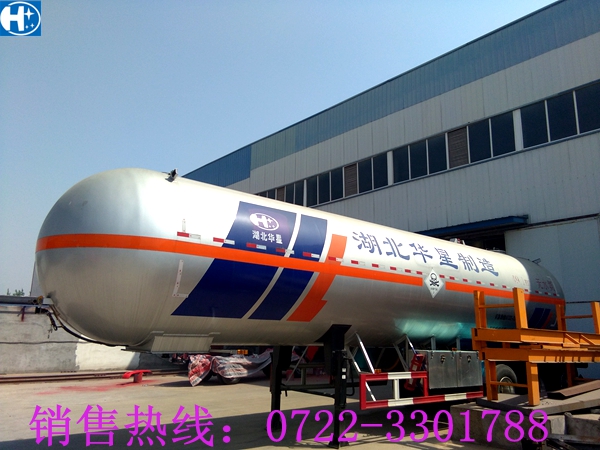

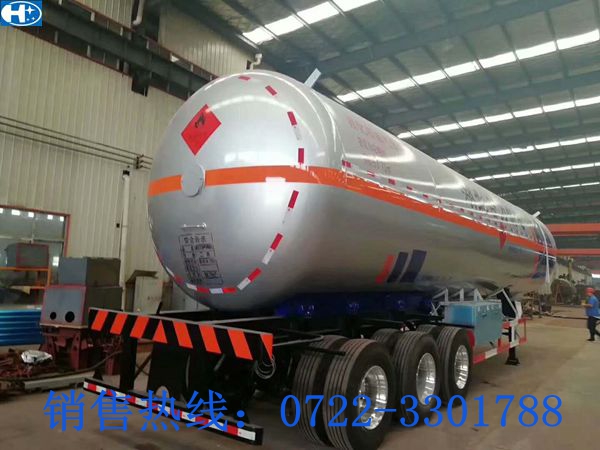

4、其他：半掛車底盤有半承載式(有車架)和承載式(無車架)2種。

液化氣體運輸車設計執行的國家規程為TSG R 0005--2011《移動式壓力容器安全技術監察規程》。設計、制造液化氣體運輸車的單位應分別取得國家質量監督檢驗總局頒布的設計許可資質、制造許可資質。基本要求如下：（液化氣運輸車制造廠家為您解答！咨詢熱線：0722-3301788）

(1)罐體性能：罐體在設計壓力下運輸，要保證絕對安全可靠，做到不漏、不裂、不炸，并具有良好的密封性和足夠的強度。罐體強度在設計時應考慮罐內介質飽和蒸氣壓力、液柱靜壓力、液體慣性力產生的等效壓力，同時罐

體進行外壓校核，防止在動載荷作用下使罐體變形失穩破壞。罐體支座與罐體連接部分應進行縱向、橫向、垂向動載荷的局部應力分析；罐體與行走或底盤連接進行最大慣性載荷的校核計算。

(2)罐體材料：一般為壓力容器專用鋼板，如Q345R、Q370R；筒體由鋼板卷焊，封頭經拼板并沖壓或旋壓制造。

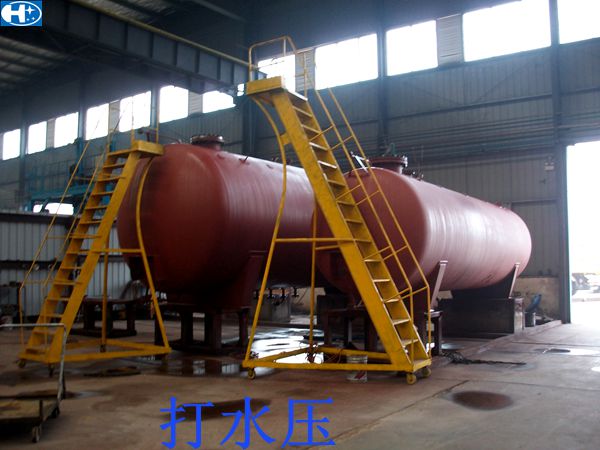

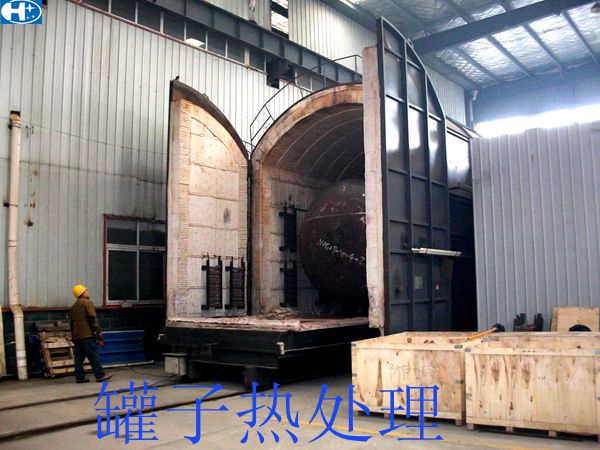

(3)罐體檢測：罐體上的縱、環焊接接頭采用100%X射線檢測，封頭上的對接接頭除進行100%X射線檢測檢測外，還應進行磁粉或滲透檢測；與罐體焊接的角接接頭進行磁粉或滲透檢測；罐體焊接完成后一般進行焊后消除應力。熱處理，熱處理完成后對罐體進行1.3倍設計壓力的水壓強度試驗，罐體與底盤或行走、安全附件、管路等組裝為單車或半掛車后按設計壓力進行氣密性試驗，試驗完畢后罐內充裝0.05～0.1MPa的干氮?dú)猓�并且罐�?nèi)氣體氧含量不超過3%。

(4)罐體結構尺寸(直徑×長度)：依據底盤承載能力，經過優化沒計使其整備質量最輕。按GB/T 15089--2001，單車式液化氣體運輸車多屬于N3類車輛(最大設計總質量>12t的載貨車輛)；半掛車多屬于04類車輛(最大設計總質量>10t的掛車)。

(5)安全附件：TSG R 0005--2011要求罐車上必須裝備安全閥、液位計、溫度測量裝置、緊急切斷裝置、導靜電接地裝置、滅火器等安全附件。

更多液化氣運輸車圖片，液化氣運輸車制作工藝，液化氣運輸車價格，液化氣槽車，半掛車等技術參數了解，請致電液化氣儲罐生產廠家，聯系熱線：0722-3301788
